2024-10-28發布者:濟南樹信工貿
數據中心對用電的可靠性要求非常高,因?yàn)閿嚯妼?dǎo)致服務器宕機帶來的損失無可估量。但是,有個名叫“諧波”的小怪獸卻一直在干擾數據中心用電安全:
引起高、低壓配電設備的進線斷路器掉閘,造成整個系統停電而無法工作;
流入無功補償柜的電容中,引發電容“脹肚”現象,增加電容發熱,損壞絕緣,輕則降低電容壽命,重則直接損壞電容,甚至造成電容燃燒;
干擾弱電系統,比如:通信和監控系統的工作電壓和信號,造成系統停機、控制失常,嚴重情況會丟失實時數據;
最直接危害的是負載端的三次諧波電流會增大中性線電流,使線路過載,導致絕緣加速老化甚至引起數據中心火災。
為什么數據中心會有這么多搗亂的諧波小怪獸呢?
根本原因在于,數據中心里必須配置的大量UPS、變頻空調、開關電源、強光照明設備,以及配電設備里的高低壓開關柜、變壓器、電纜…而這些設備,無一不是產生諧波小怪獸的根源。
這就導致諧波成為數據中心無法避免的危害。
那么,數據中心要如何打敗諧波小怪獸,讓用電可靠更上一層樓?
以臺達電能質量曾經合作過的運營商IDC項目為例:
機房?jī)?nèi)經常出現不明原因的設備損壞和開關跳閘、低壓2級配電空開出現燒毀,導致供電中斷;
同時電容補償柜內電容損壞嚴重,且損壞頻率高。
臺達技術團隊經過現場勘測,發現IDC機房?jī)?nèi)諧波含量非常大,因此引發上訴供配電問題,嚴重影響機房連續運營安全。
為了徹底解決這座IDC機房的諧波危害,臺達電能質量技術專家給出了一套完整的解決方案:

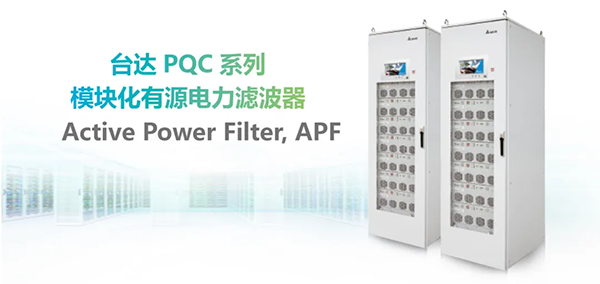

01 IDC中采用的大功率6脈和12脈UPS,選用臺達PQC系列模塊化有源電力濾波器( Active Power Filter, APF)對UPS諧波進行部分負載終端就地治理的方案,APF諧波濾除范圍為 2~50 次,諧波治理率能夠達到 97%,且具有模塊化,體積小,安裝方便,便于后續擴容的優勢。

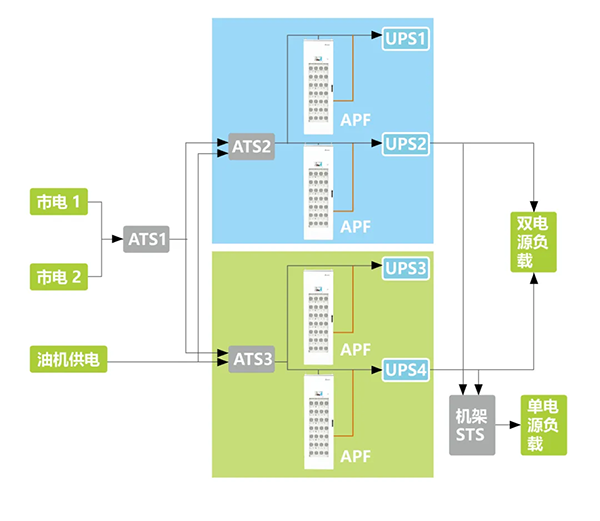

02 針對通信樞紐中的15套120KVA~400KVA的UPS電源系統進行一對一治理,方案架構如下:
臺達APF投入使用后,IDC機房的總開關跳閘、低壓 2級配電空開出現燒毀現象消失,電容補償柜的電容損壞發熱情況也基本消除。解決了諧波危害,大大提高了配電系統的穩定性。

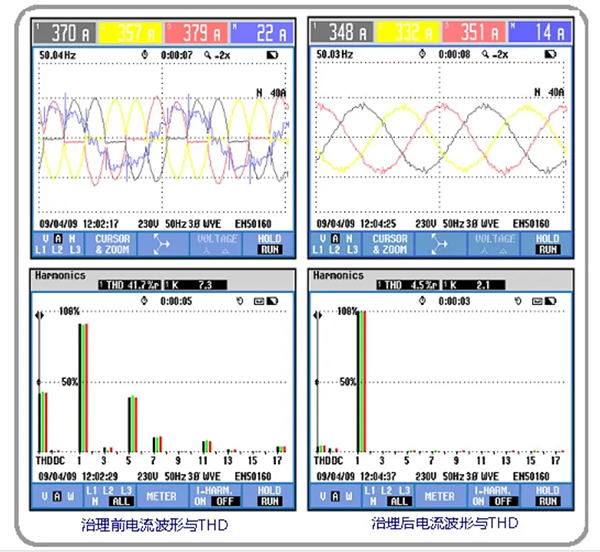

APF投入前后電流波形與 THD 如下,通過監測數據對比可以看出:

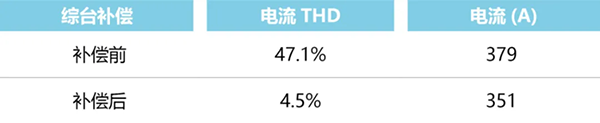

電流畸變率(THDI)由47.1%下降到4.5%,有效地解決了數據中心諧波引起的隱患,從而保證了數據中心的穩定運行。
解決諧波問題,涉及到數據中心復雜的用電環境、甚至?xí)绊懙诫娋W(wǎng),除了優秀的產品,技術專家的治理經驗也是影響改善結果的關鍵。
臺達電能質量解決方案在三大運營商和大型云計算中心有過很多個成功案例,有了領先的產品與豐富的經驗雙重加持,才能輕松拿下諧波小怪獸。
