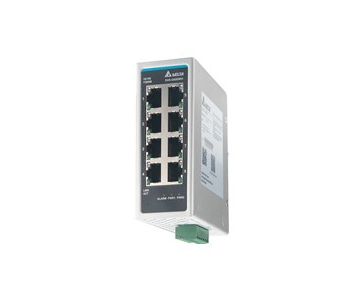

產品介紹

  產品特色
  VLAN 標簽封包透通傳送
  電源故障時可經由繼電器輸出警報
  12 ~ 48 VDC 雙直流電備援輸入，并支持10 ~ 24VAC交流電輸入
  9,216 Bytes 巨型封包傳送
  -40℃ ~ 75℃寬溫工作溫度
  兼容EtherNet/IP、Profinet、CC-Link IE 與DNP 3.0 等工業通訊協議

  技術規格
  標準協議
  IEEE 802.3 10Base-T
  IEEE 802.3u 100Base-T(X) and 100Base-FX
  IEEE 802.3ab 1000Base-T
  IEEE 802.3x Flow Control

  交換技術
  儲存并傳送
  IEEE 802.3x 全雙工流量控制，半雙工背壓流量控制

  界面
  Gigabit Ethernet
  RJ45端口：8 10/100/1000Base-T，自動MDI/MDI-X跳線檢測，自動協商與連接速度檢測

  警報輸出(DO)
  1組干接點，最大承受電流1.5A @ 24VDC

  效能
  交換能力：16Gbps，線性，無阻塞傳輸
  交換轉換率：11.9Mpps
  MAC地址列表：4K
  封包暫存容量：1.5M bits
  巨型封包：9,216 Bytes
  VLAN 標簽封包透通傳送：內建

  電源需求
  輸入電壓：12 ~ 48VDC/10 ~ 24VAC，2組端子座
  最大輸入電流：0.23A
  電流過載保護：內建，最大承受電流5A
  反極性保護：內建

  機構規格
  外殼：IP30強固金屬
  尺寸：95 mm(高) x 40 mm(寬) x 100 mm (深)
  重量：500g
  安裝方式：工業級導軌式與壁掛式

  環境
  工作溫度：-40℃ ~ 75℃(-40℉ ~ 167℉)
  儲存溫度：-40℃ ~ 85℃(-40℉ ~ 185℉)
  工作濕度：5% ~ 95%(無凝結)

  認證
  安全規范：UL 61010, EN 62368-1, RCM, KC
  電磁干擾(EMI)：FCC 47 CFR Part 15 Subpart B Class A, IEC 61000-6-4, EN 55011, EN 55032(CISPR 32)
  電磁耐受(EMS : IEC 61000-6-2, IEC 61131-2, EN 55024, EN 55035)
  EN 61000-4-2 Level 3, EN 61000-4-3 Level 3, EN 61000-4-4 Level 3, EN 61000-4-5 Level 3, EN 61000-4-6 Level 3, EN 61000-4-8 Level 4
  沖擊：IEC 60068-2-27
  自由跌落：IEC 60068-2-32
  震動：IEC 60068-2-6
  Hi-Pot耐高壓：2.25KV
